Los potentes equipos de la TruLaser 5030 establecen estándares en cuanto a productividad y rentabilidad.

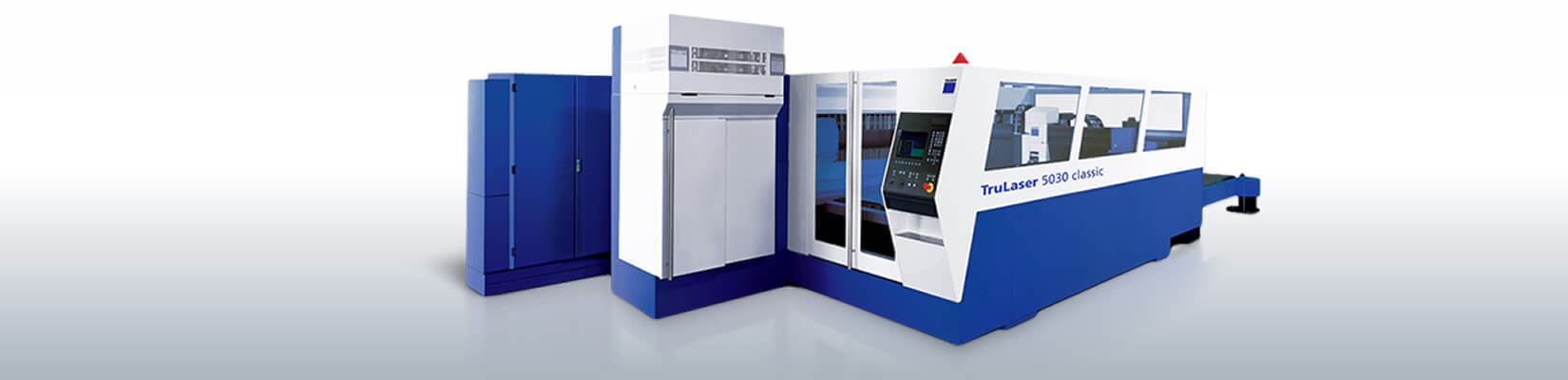

La máquina de corte por láser TruLaser 5030 es sinónimo de alta productividad, eficiencia y resultados de alta calidad. Se caracteriza por la rapidez y la seguridad en los procesos. Gracias al láser de CO2 podrá verse reflejado en los cantos de corte. La máquina perfecta para un corte por láser excelente.
CARACTERÍSTICAS DE LA INSTALACIÓN COMPLETA
HASTA 25mm
CHAPA DE ACERO
CHAPA DE ACERO
HASTA 20mm
CHAPA DE INOXIDABLE
CHAPA DE INOXIDABLE
HASTA 20mm
CHAPA DE ALUMINIO
CHAPA DE ALUMINIO
DATOS TÉCNICOS DE LA MÁQUINA
| Campo de trabajo | |
| Eje X | 3000 mm |
| Eje Y | 1500 mm |
| Eje Z | 150 mm |
| Espesores máximos de la chapa | |
| Acero de construcción | 25 mm |
| Acero inoxidable | 20 mm |
| Aluminio | 20 mm |
| Velocidades máximos de los ejes | |
| Paralelo al eje | 200 m/min |
| Simultanea aprox. | 300 m/min |
| Aceleración max. de los ejes | 17 m/s2 |
| Precisión | |
| Medida min. Programable de recorrido | 0.001 mm |
| Precisión de posicionado | 0.05 mm |
| Dispersión media | 0.03 mm |
| Control CNC TRUMPF | |
| Monitor en color | Base: Sistema de mando Siemens SINUMERIK 840D Display TFT de 12" cm |
| Intercambio de datos | 0.001 mm |
| Plataforma | PC con Windows embedded |
DATOS TÉCNICOS DEL LÁSER
| Tipo de Láser | TRUMPF TruFlow 5030 |
| Potencia max. del láser, programable en incrementos del 1% | 7000 W |
| Longitud de onda | 10.6 µm |
| Valores de consumo del láser | |
| CO2 | 1 Nl/h |
| N2 | 6 Nl/h |
| He | 13 Nl/h |
| Gas premix | 10 Nl/h |
CARACTERÍSTICAS DE LA INSTALACIÓN COMPLETA
| Potencia nominal | 33-72 kW |
| Medidas y peso | |
| Longitud | 11250 mm |
| Anchura | 4600 mm |
| Altura | 2400 mm |
| Peso | 12500 Kg |
